A UTE Lorm

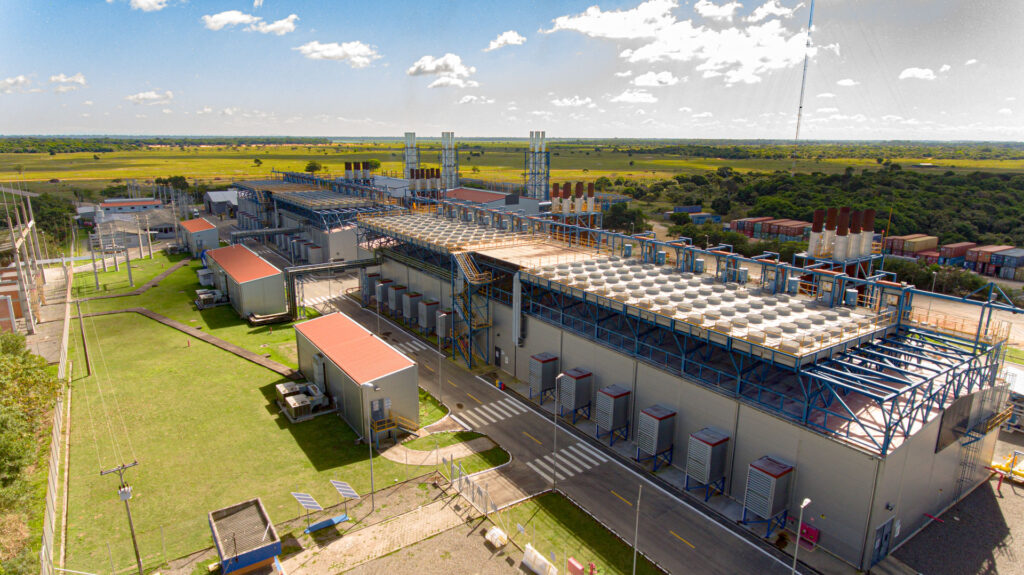

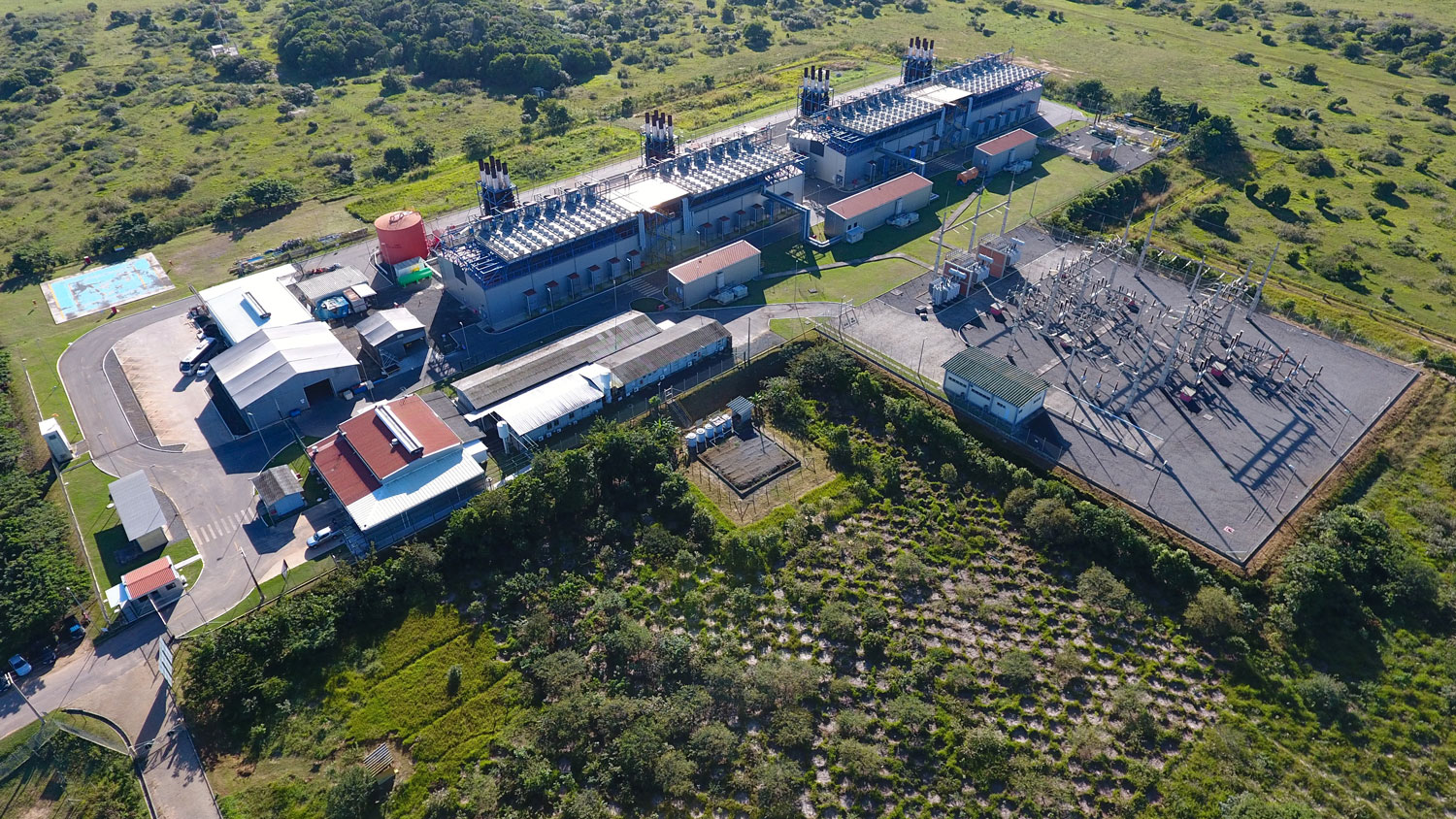

A Usina Termelétrica Luiz Oscar Rodrigues de Melo (UTE LORM) possui 24 grupos geradores estacionários, ou seja, fixos, acionados por motores de combustão interna, cada um com capacidade de 8.545 quilowatts (kW) e, portanto, com a capacidade total instalada de 205 megawatts (MW).

A usina possui, ainda, a capacidade de partir seu parque gerador mesmo que não haja energia disponível na linha de transmissão (black start), permitindo estabilizar o sistema de distribuição da região caso haja uma falha no sistema de fornecimento de energia.

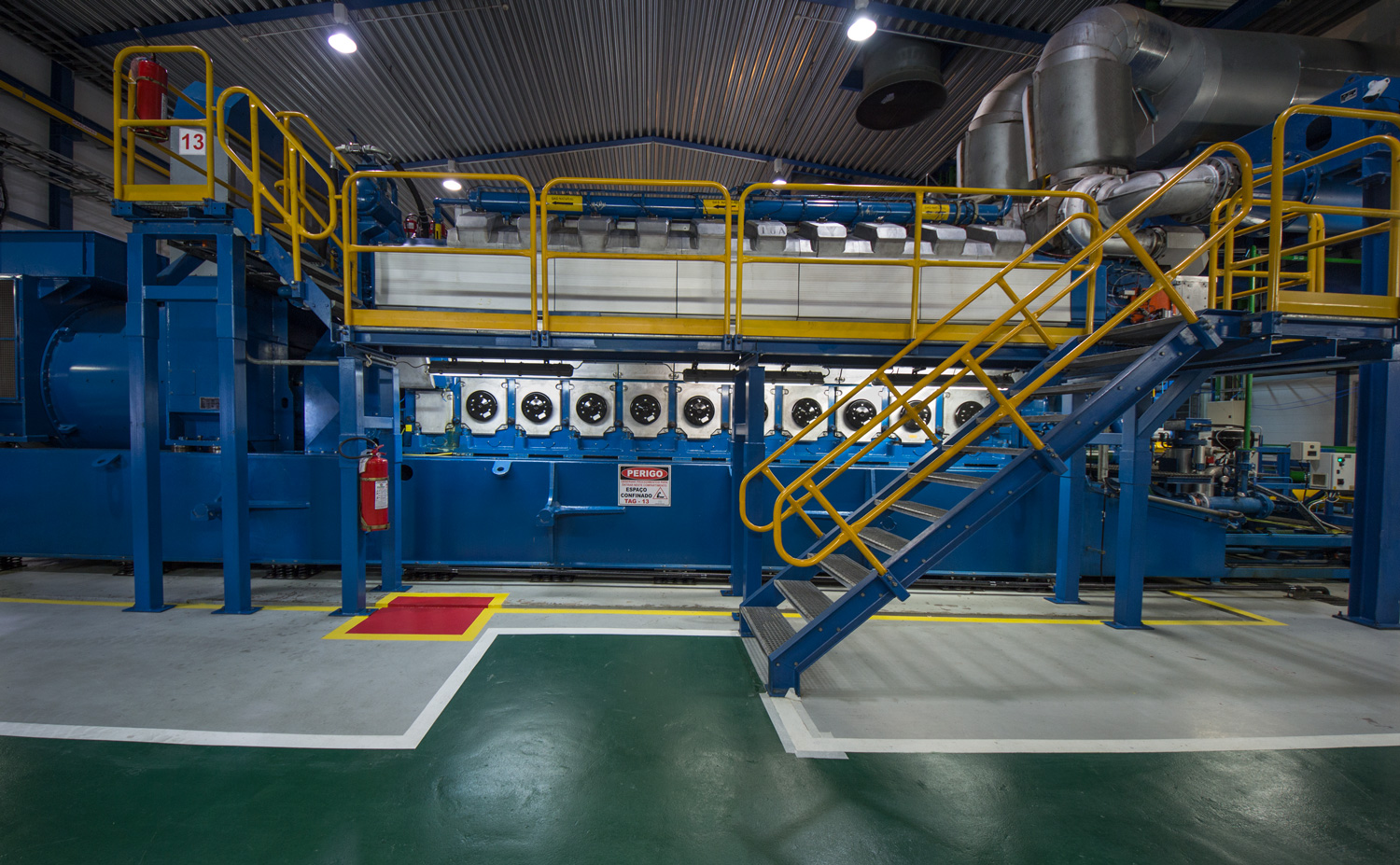

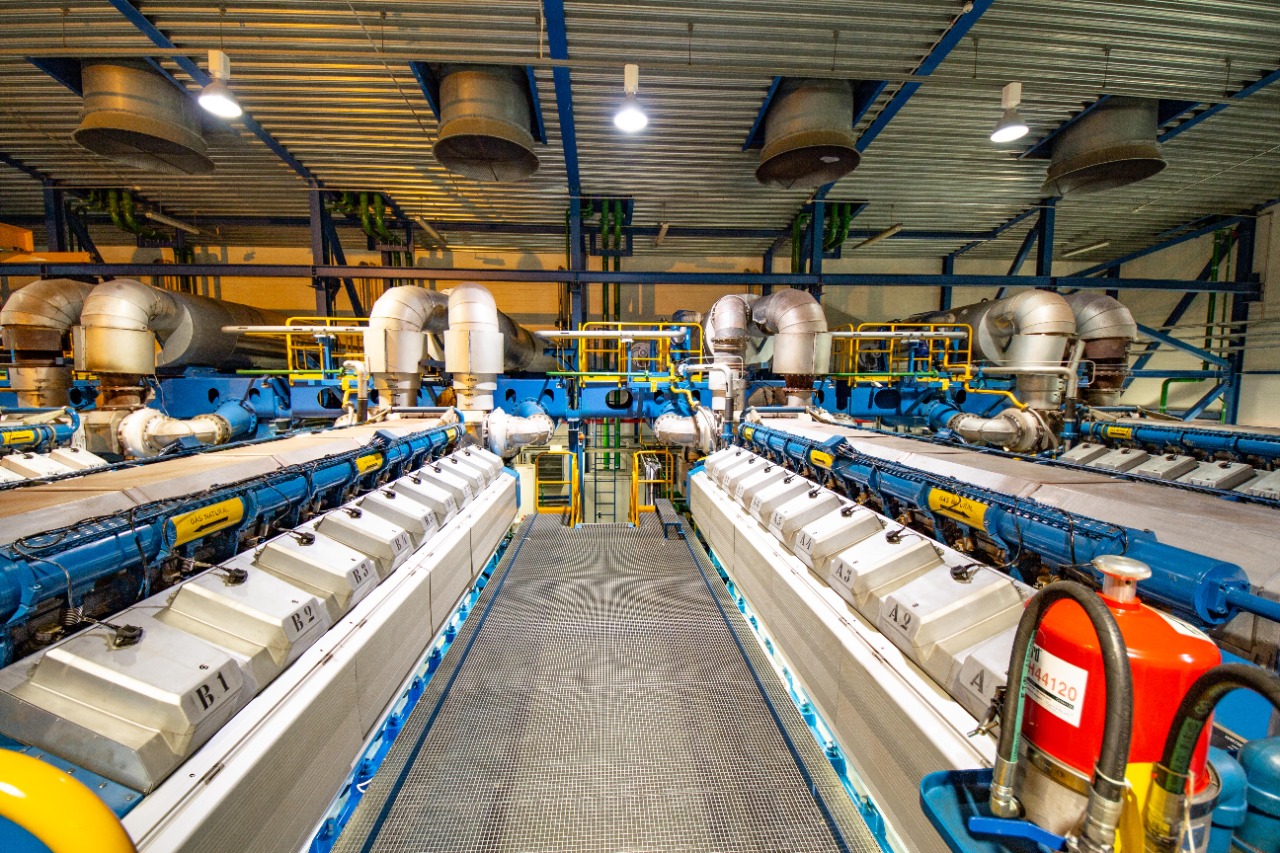

Cada grupo gerador é acionado por um motor alternativo de combustão interna de 4 tempos turbo-comprimido (modelo Wärtsilä 20V34SG de 20 cilindros em V de ignição por centelha – ciclo Otto) alimentado exclusivamente a gás natural com injeção individual por cilindro.

Cada cilindro tem 4 válvulas, 340 mm de diâmetro, 400 mm de curso, e 36,3 litros de deslocamento. O motor opera a 720 rpm com taxa de compressão 12:1, pressão efetiva média (MEP) de 20 bar e velocidade média do pistão de 9,60 m/s. O motor opera com mistura pobre e o controle de combustão é individual por cilindro. O arrefecimento é em circuito selado com radiadores.

Cada grupo gerador também é dotado de um gerador síncrono trifásico de 10 polos (modelo Cummings AvK DIG 167g/10 com capacidade de 10.549 kVA em 13,8 kV) e refrigerado a ar. O sistema de excitação é brushless com controle de tensão (AVR) digital.

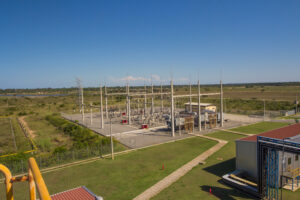

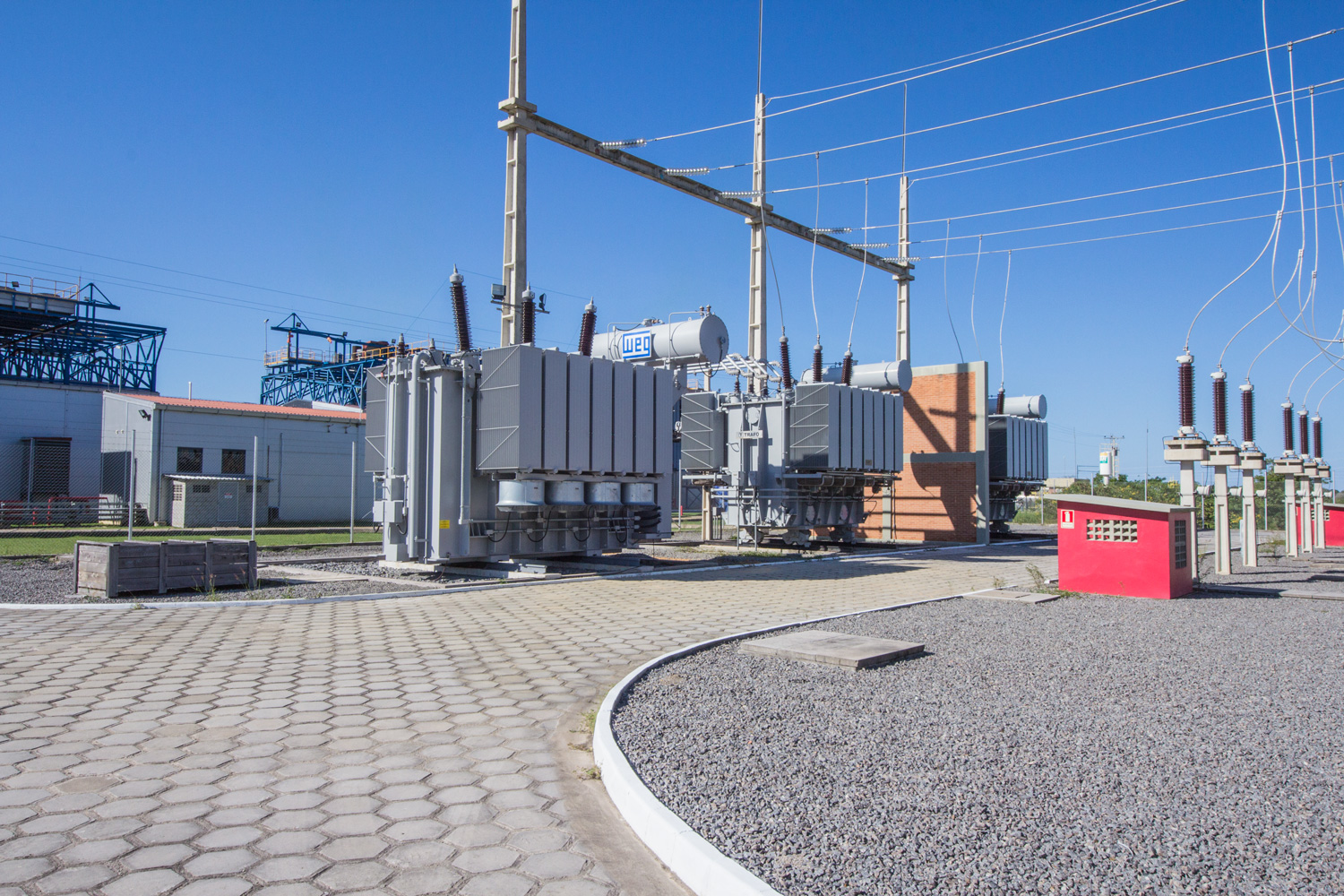

A tensão nos barramentos de média tensão é elevada para 138 kV por dois transformadores trifásicos de duplo enrolamento em média tensão (13,8 kV/13,8 kV/138 kV) com 4 taps de 2,5% em alta tensão sem comutação em carga. Os transformadores têm impedância de 13% e potência 82 MVA (ONAN), 102 MVA (ONAF1), e 128 MVA (ONAF2).

Uma linha de transmissão de uso restrito com 57,1 km de extensão conecta a subestação da UTE LORM à subestação Linhares operada pela ESCELSA. A linha possui 140 torres autoportantes metálicas em circuito trifásico simples utilizando 2 cabos ACSR Rail por fase.

O gás combustível para a UTE LORM é fornecido pela concessionária de distribuição de gás no Espírito Santo, a BR Distribuidora, a partir do gasoduto Cacimbas-Vitória da Petrobras que cruza o terreno de propriedade da Linhares Geração S.A. No ponto de entrega, as condições de transferência de custódia do gás natural são 6 bar absolutos a uma temperatura de 20ºC. Em condições nominais de operação a UTE LORM consome aproximadamente 1.000.000 Nm³/dia.
